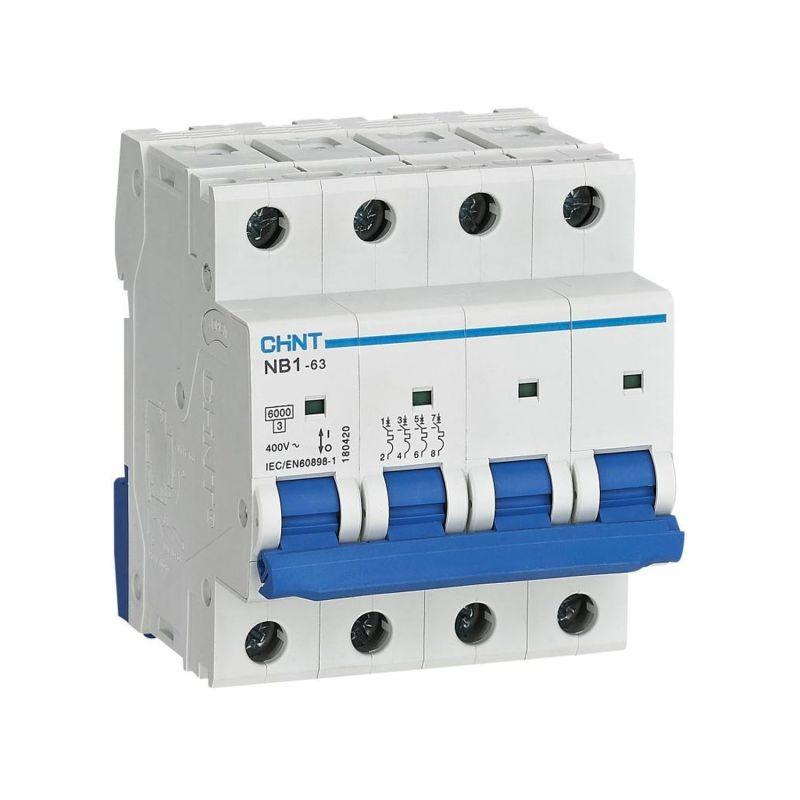

Выключатель автоматический модульный 4п C 50А 6кА NB1-63 (R) CHINT 179750

Описание

Модульные автоматические выключатели серии NB1-63 предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий.

Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P, 1P+N, 2P, 3P, 4P, 3P+N
Тип характеристики мгновенного срабатывания – B, C и D
Отключающая способность – 6000 A
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов

Автоматические выключатели серии NB1-63 дополнительно могут оснащаться следующими устройствами:
— вспомогательный контакт состояния XF9;
— сигнальный контакт аварийного срабатывания XF9J;
— независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.
